現在有很多鑄件都是使用

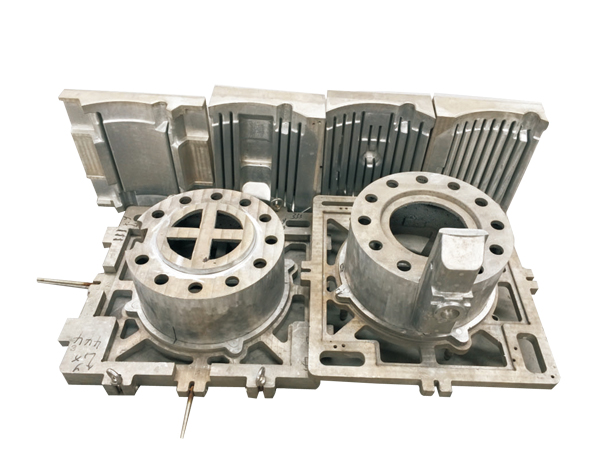

消失模模具來鑄造完成的，特別是一些汽車零件，比如：變速器、電機殼、以及一些泵類等等，這些部件都是使用消失模工藝鑄造完成的，因為使用消失模模具鑄造不但方便快捷，而且做出來的效果也好，所以受到了大家的青睞，但是在鑄造的時候也是會有一些意外存在的，比如在脫模后鑄件表面不平整，出現多肉現象，這種現象就是缺陷，是一件不成功的產品，那么為什么會出現多肉缺陷呢？我們應該進行解決呢？今天龍尊小編就來跟大家一起來聊一聊消失模鑄件表面有多肉缺陷的原因及解決方法，下面一起來看看吧！
實際上對于這些多肉缺陷也不是完全就是報廢產品了，經過處理還是可以使用的，但是整體上還是比較影響外觀的，甚至會影響到質量，除此之外要想再次投入使用就需要進行打磨，打磨需要小心認真仔細，這樣才能保證產品的完整性，這樣一來就增加了一定的工作量。比較常見的多肉缺陷就是以下幾種：
1、丘疹狀缺陷
丘疹狀缺陷是因為白模或黃模在烘干過程中溫度失控引起三次發泡。這種丘疹狀缺陷的特征是鑄件表面呈珠粒樣均勻凸起，像癩蛤蟆皮樣丘疹，凸起面積大并密集，凸起上部光滑無刺，如果是殼體類鑄件，凸起部分在外表面。要想解決這種缺陷，我們就需要控制烘房溫度，避免局部過熱。
2、針刺缺陷
針刺缺陷是由于負壓過高引起，遍布鑄件表面， 如果是殼體類鑄件，凸起部分內外表面均勻分布，凸起上部有刺狀，這種現象我們只需要在鑄造的時候控制好負壓就可以了。
3、包狀缺陷
包狀缺陷是因為涂料進烘房后濕熱過大起泡形成，鑄件表面如蚊子叮咬人后起的包，鑄件內外可見。這種情況需要待白模表面涂料層水份少時，再關閉烘房門加熱，方可解決。
4、垃圾狀缺陷
垃圾狀缺陷是由于白模在打磨飛邊毛刺時，所產生的泡沫垃圾由于靜電原因吸附于白模上，在浸涂時，白模遇水釋放塑料泡沫垃圾，并混于涂料上層，塑料泡沫垃圾少時，鑄件上不明顯，積累的多時，就影響到鑄件外觀。這種缺陷的特征是泡沫垃圾堆積到一定區域，伴有整個珠粒形狀鐵豆。這種缺陷要過濾涂料，還要注意在涂掛前用氣吹掉白膜上面泡沫垃圾。
5、涂料發酵引起表面缺陷
涂料發酵引起白模表面起泡，鑄件表面有丘疹狀缺陷，和三次發泡丘疹狀區別是起泡不密集。這種時候就需要注意當班涂料當班用完。還要及時更換涂料配方或使用質量比較靠譜的涂料。
6、片狀多肉缺陷
片狀多肉缺陷的出現一般都是因為涂料沒有烘干（涂料表層結殼，涂料內層為流體），在鐵液充型過程中，高溫的鐵液遇水后產生水蒸氣，由于水蒸氣的膨脹，擠壓流體涂料，在負壓抽走水蒸氣后，另外如果涂料水分過大，負壓抽不完水蒸氣，也是會形成缺陷。這種情況是需要控制烘干溫度和烘干時間的。
以上就是消失模鑄件表面有多肉缺陷的原因及解決方法的全部內容，就以上內容來看比較常見的多肉缺陷還是挺多的，但是不管發生什么樣的缺陷都是需要想辦法解決的，所以我們在進行鑄造之前一定要做好預防工作，注意各方面的要求，按照規定來進行鑄造，從而生產出質量好美觀性較強的鑄件。今天龍尊小編的分享就是這些了，大家如果有什么疑問可以進行留言或者是電話咨詢，龍尊歡迎您的咨詢與留言！
相關內容：
1、消失模鑄件熱裂原因及解決方法這些你知道嗎
2、 消失模鑄件如何檢測是否合格及影響質量因素
